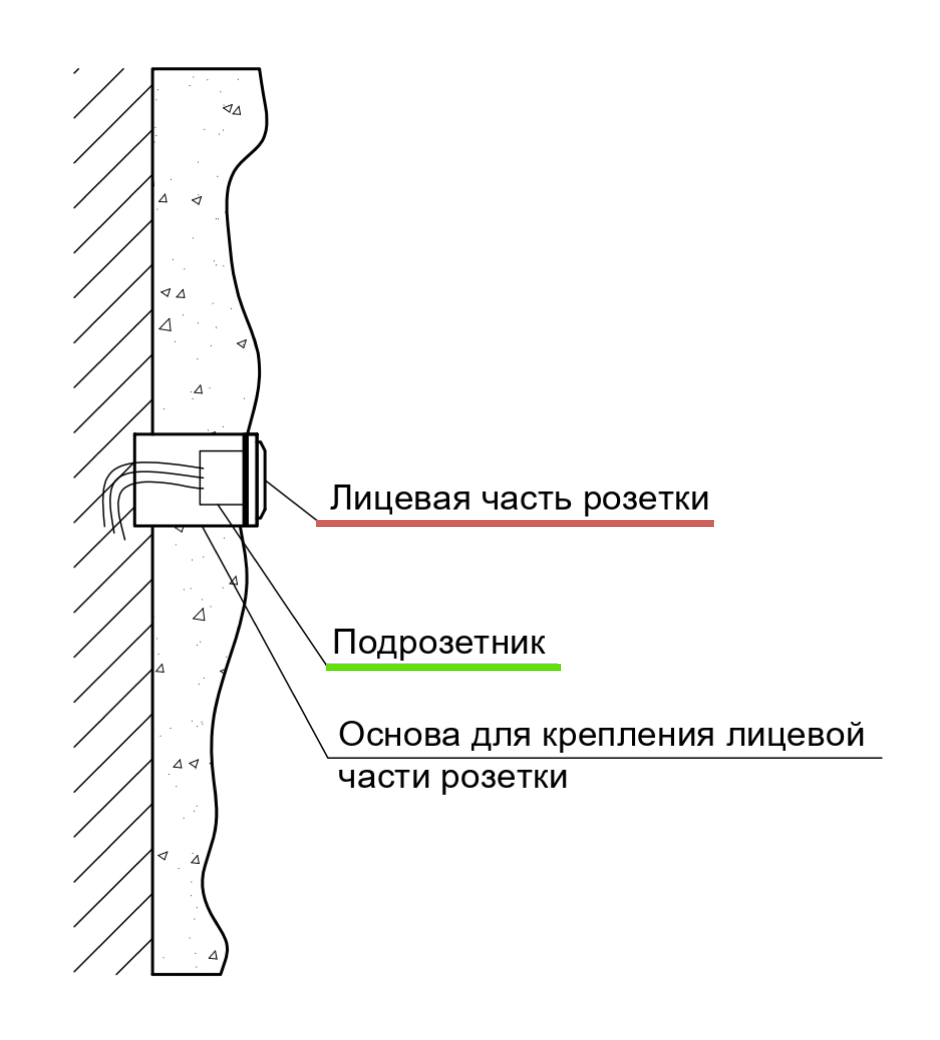

ВАРИАНТ 1
Розетка выступает над панелью
Розетка выступает над панелью
Варианты установки розетки

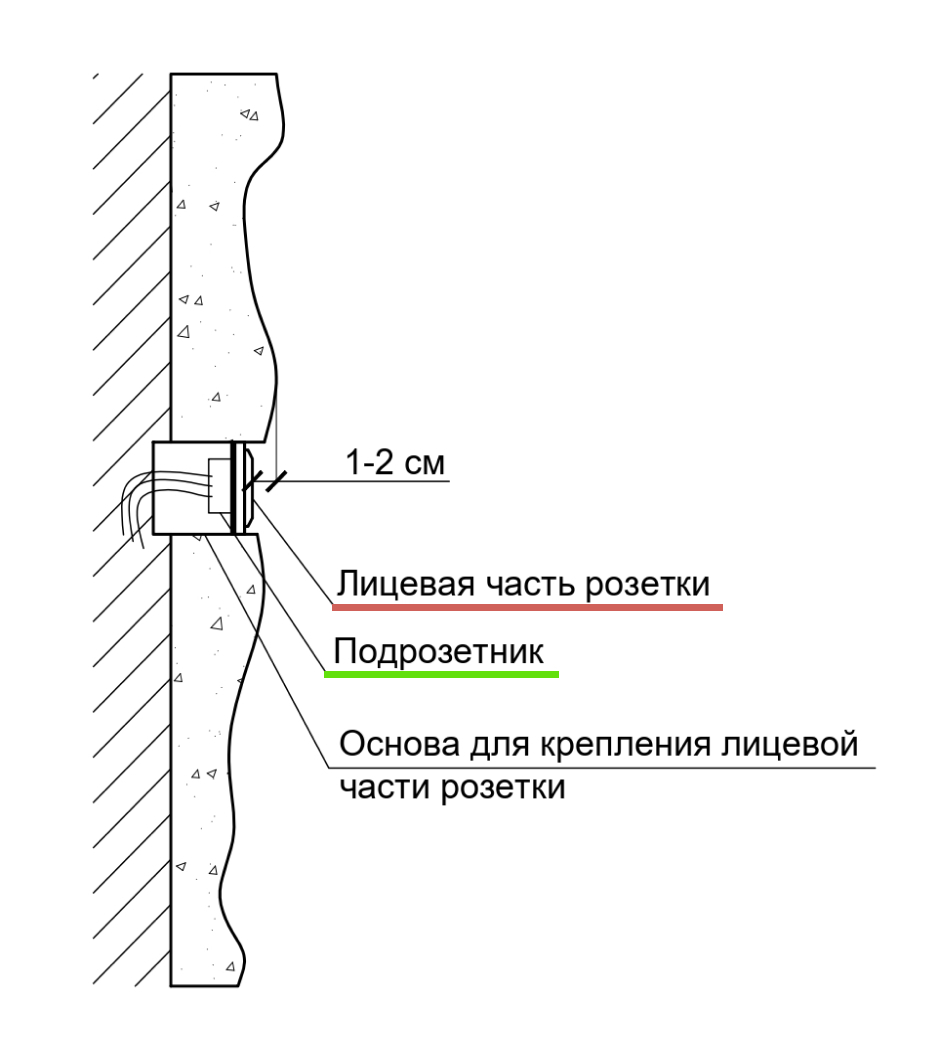

ВАРИАНТ 2
Розетка слегка утоплена в панель
Розетка слегка утоплена в панель
ВАРИАНТ 3 (нежелательный)
Розетка утоплена в стену
Розетка утоплена в стену

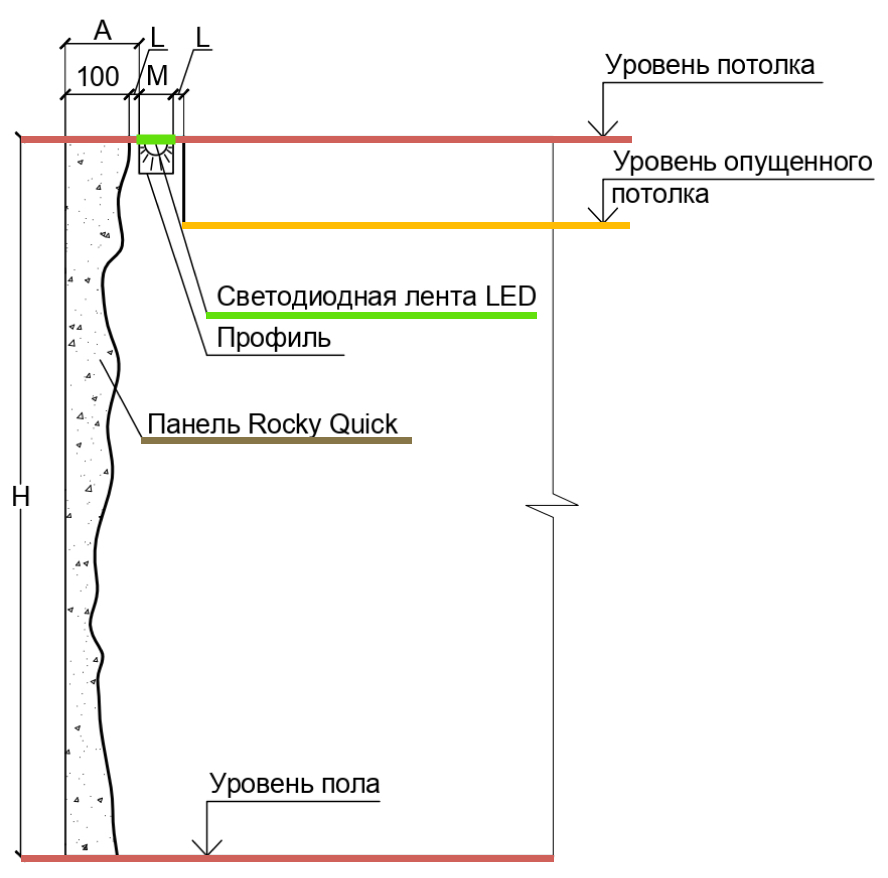

На боковом торце опущенного потолка с панелями Rocky Quick
L - зазор для обслуживания профиля с лентой;
M - размер профиля для светодиодной ленты;
H - высота стены;
A - технологический зазор (min 120 мм)
M - размер профиля для светодиодной ленты;
H - высота стены;
A - технологический зазор (min 120 мм)

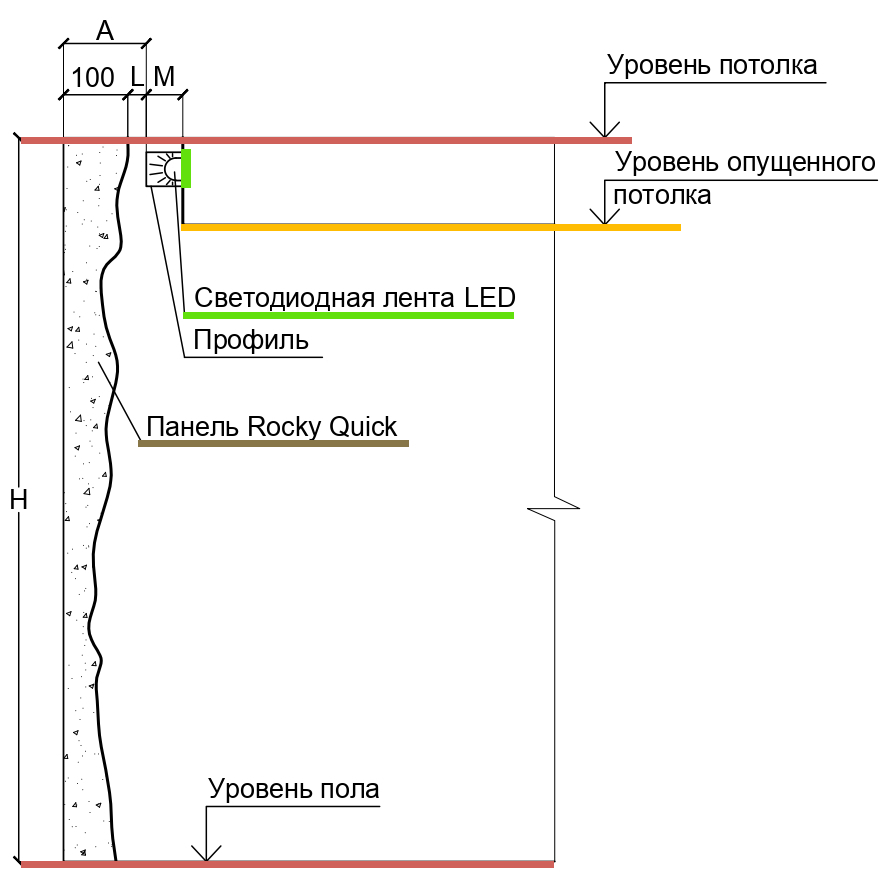

Между панелями Rocky Quick и опущенным потолком
L- зазор для обслуживания профиля с лентой;
M - размер профиля для светодиодной ленты;
H - высота стены;
A - технологический зазор (min 110 мм)
M - размер профиля для светодиодной ленты;
H - высота стены;
A - технологический зазор (min 110 мм)
Варианты установки светодиодной подсветки
Установка светодиодной подсветки для акцентирования рельефа панелей Rocky Quick

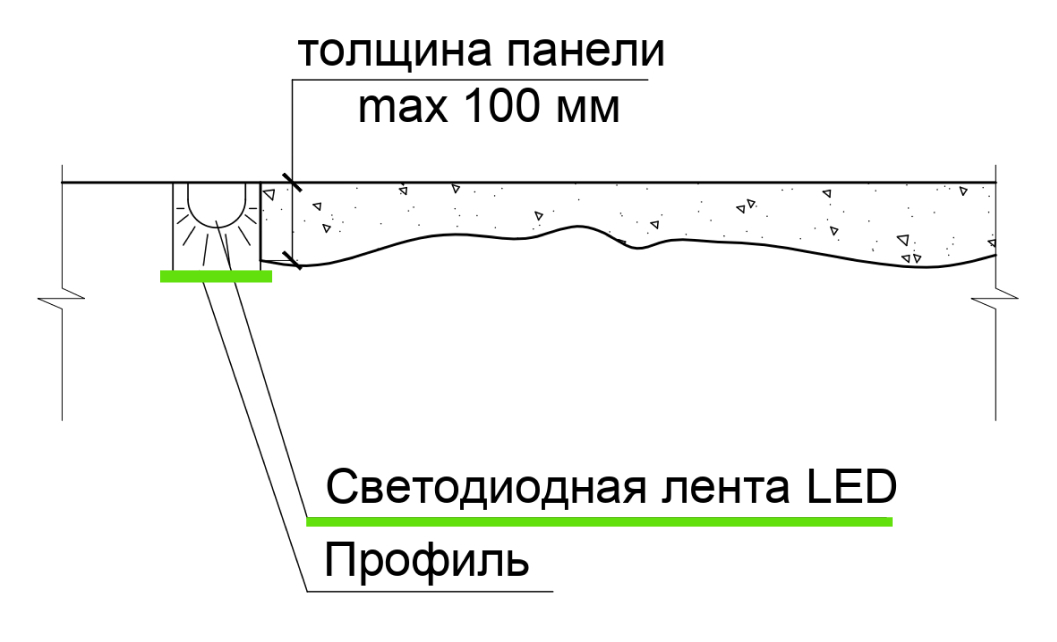

Установка светодиодной подсветки к торцам панелей Rocky Quick

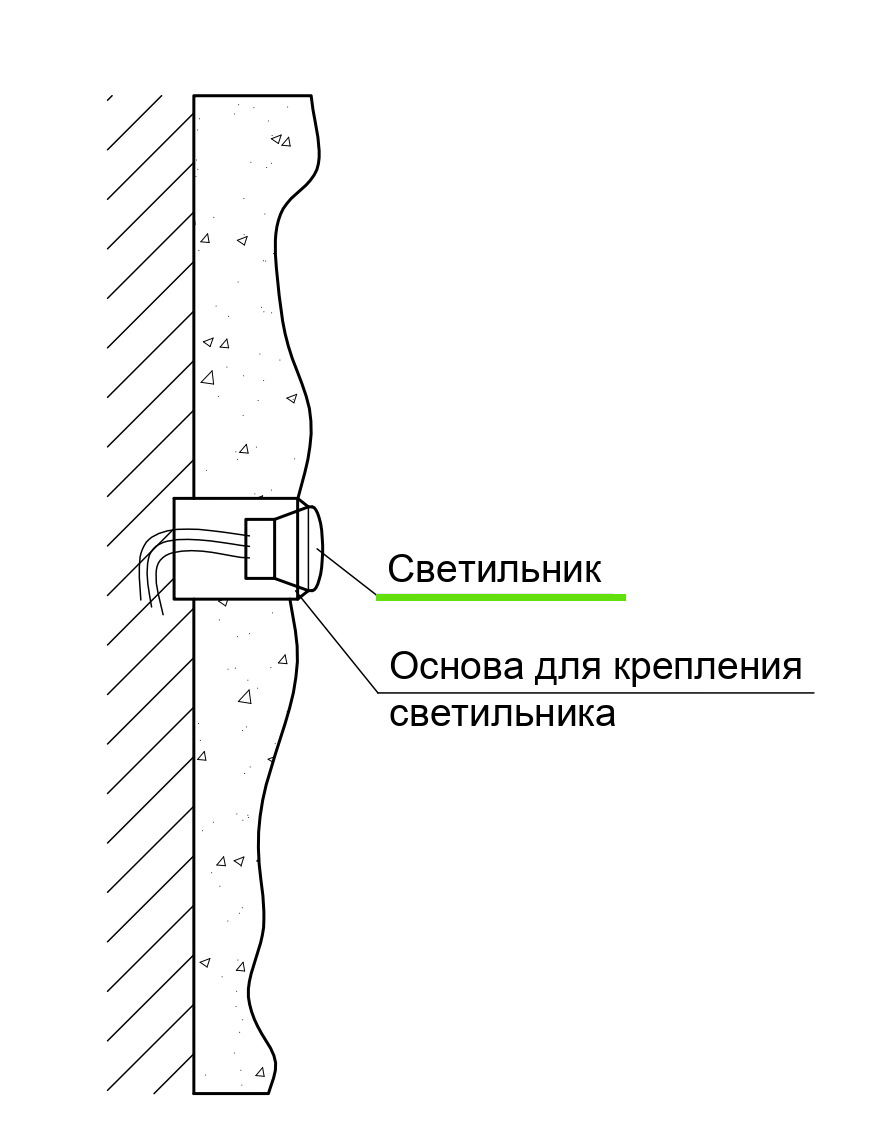

Установка светильников
Другие схемы
Узел установки смесителя

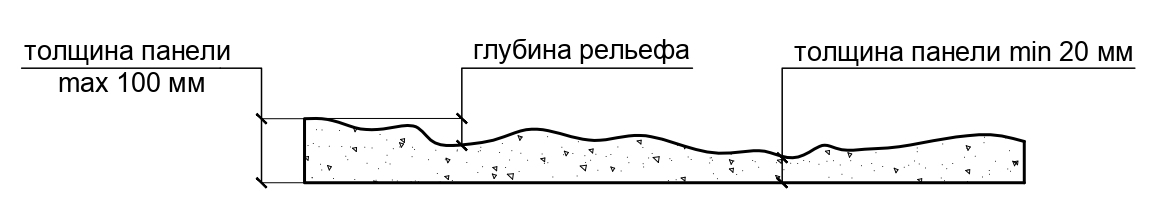

Толщина панели Rocky Quick
